對夾單瓣旋啟式止回閥

產品介紹
H74H、H74X對夾單瓣旋啟式止回閥采用采用短型結構尺寸和單閥瓣旋啟式設計,相比傳統的旋啟式止回閥,該系列閥門具有無外漏、水平安裝,密封性能好、線性震動小、壓降小和零座圈磨損優勢,特別是水平安裝時閥門開閥壓力小。
產品特點
1、結構與長度短,其結構長度只有傳統法蘭止回閥1/4-1/8
2、體積小、重量輕,其重量只有傳統法蘭止回閥1/4-1/20
3、閥瓣關閉快速,水錘壓力小
4、水平管道使用,安裝方便
執行標準
設計規范:GB/T 12233
結構長度:GB/T 12221
連接法蘭:JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗:JB/T 9092,GB/T13927
壓力-溫度:GB/T 9131
產品標識:GB/T 12220
產品型號
產品性能規范
主要外形連接尺寸
結構圖片

H74H、H74X對夾單瓣旋啟式止回閥采用采用短型結構尺寸和單閥瓣旋啟式設計,相比傳統的旋啟式止回閥,該系列閥門具有無外漏、水平安裝,密封性能好、線性震動小、壓降小和零座圈磨損優勢,特別是水平安裝時閥門開閥壓力小。
產品特點
1、結構與長度短,其結構長度只有傳統法蘭止回閥1/4-1/8
2、體積小、重量輕,其重量只有傳統法蘭止回閥1/4-1/20
3、閥瓣關閉快速,水錘壓力小
4、水平管道使用,安裝方便
執行標準
設計規范:GB/T 12233
結構長度:GB/T 12221
連接法蘭:JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗:JB/T 9092,GB/T13927
壓力-溫度:GB/T 9131
產品標識:GB/T 12220
產品型號
| 材質 | 型號 |
| WCB | H74H/X-16C,H74H/X-25,H74H/X-40 |
| 304 | H74H/X-16P,H74H/X-25P,H74H/X-40P |
| 316 | H74H/X-16R,H74H/X-25R,H74H/X-40R |
產品性能規范
| 對夾單瓣旋啟式止回閥性能規范 | ||||
| 公稱壓力(MPa) | 1.6 | 2.5 | 4 | |
| 密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6 | |
| 適用溫度(℃) | WCB≤350,304/316≤200 | |||
| 材料 | 閥體 | WCB,304,316 | ||
| 閥板 | WCB,304,316 | |||
| 密封圈 | 合金鋼,橡膠 | |||

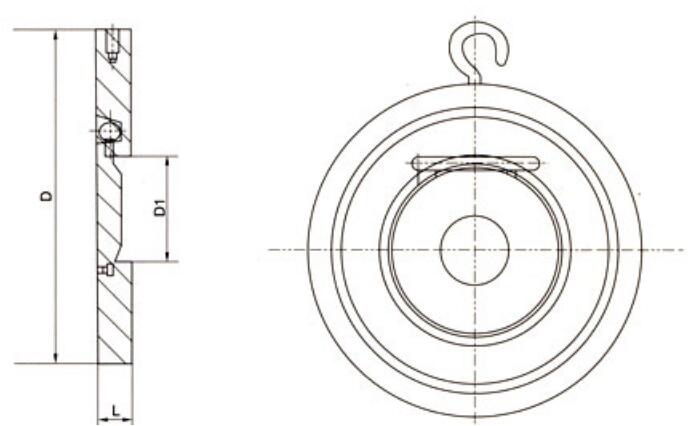

主要外形連接尺寸
| 對夾單瓣旋啟式止回閥外形尺寸 | |||||||
| 通徑 | L | D1 | D | ||||
| DN | PN1.0、1.6MPa | PN2.5、4.0MPa | 1.0MPa | 1.6MPa | 2.5MPa | 4.0MPa | |
| 50 | 19 | 19 | 25 | 109 | 109 | 109 | 109 |
| 65 | 19 | 19 | 38 | 129 | 29 | 129 | 129 |
| 80 | 19 | 19 | 46 | 144 | 144 | 144 | 144 |
| 100 | 19 | 19 | 71.5 | 164 | 164 | 170 | 170 |
| 125 | 19 | 19 | 95 | 194 | 194 | 196 | 196 |
| 150 | 19 | 29 | 114 | 220 | 220 | 226 | 226 |
| 200 | 29 | 29 | 140 | 275 | 275 | 286 | 293 |
| 250 | 29 | 38 | 188 | 330 | 331 | 343 | 355 |
| 300 | 38 | 51 | 216 | 380 | 386 | 403 | 420 |
| 350 | 44 | 51 | 263 | 440 | 446 | 460 | 477 |
| 400 | 51 | 51 | 305 | 491 | 495 | 517 | 549 |
| 450 | 60 | 76 | 356 | 541 | 558 | 567 | 574 |
| 500 | 64 | 83 | 406 | 596 | 620 | 622 | 626 |
| 600 | 70 | 90 | 482 | 698 | 732 | 734 | 745 |
| 700 | 80 | 90 | 562 | 813 | 804 | 831 | - |
| 800 | 90 | 100 | 464 | 918 | 912 | 942 | - |
| 900 | 90 | 100 | 738 | 1018 | 1012 | 1040 | - |
| 1000 | 100 | 120 | 846 | 1124 | 1126 | 1155 | - |
結構圖片
