產品介紹
　　H44法蘭旋啟式止回閥具有流通能力大的特點，采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中閥蘭部位用密封墊片或密封環密封外，整體沒有外漏點，杜絕了閥門外泄的可能。可提供執行美標、日標、德標、國標連接尺寸的產品。
　　產品特點
　　1、采用內裝搖臂旋啟式結構，所有啟閉件都裝于閥體內部，不穿透閥體；
　　2、搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360℃范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a(bǔ)償；
　　3、閥門密封副的密封面堆焊合金鋼(13Cr)或硬質合金Stellite6，即使用在有細粒的介質中亦不會因沖蝕而很快磨損；
　　執行標準
　　設計規范：GB/T 12233
　　結構長度：GB/T 12221
　　連接法蘭：JB/T 79,HG20592,GB9113,ANSI
　　試驗與檢驗：GB/T13927
　　壓力-溫度：GB/T 9131
　　產品標識：GB/T 12220
　　產品型號

材質	型號
WCB	H44H/Y-16C～100
304	H44W-16P～100P
316	H44W-16R～100R

　　產品性能規范

H44法蘭旋啟式止回閥性能規范
公稱壓力		HRRH/Y-16C～100	H44W-16P～100P	H44W-16R～100R
工作壓力（MPa）		1.6~10.0
適用溫度（℃）		≤350	≤200
適用介質		水、油、氣、蒸汽	腐蝕性介質
材料	閥體、閥蓋	WCB	304	316
	閥板	2Cr13，304,316
	密封面	合金鋼，司太立
	銷軸	2Cr13，304，316

　　主要外形連接尺寸

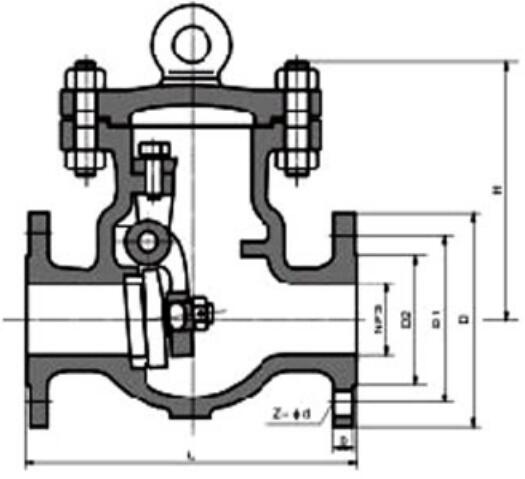

H44法蘭旋啟式止回閥外形尺寸
公稱通徑 DN	L	D	D1	D2	b	Z-d	H
25	160	115	85	65	16	4月14日	100
32	180	135	100	78	16	4月18日	105
40	200	145	100	85	16	4月18日	115
50	230	160	125	100	16	4月18日	135
65	290	180	145	120	18	4月18日	142
80	310	195	160	135	20	8月18日	165
100	350	215	180	155	20	8月18日	180
125	400	245	210	185	22	8月18日	210
150	480	280	240	210	24	8月23日	233
200	500	335	295	265	26	12月23日	304
250	550	405	355	320	30	12月25日	348
300	650	460	410	375	30	12月25日	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468

　　結構圖片
