波紋管截止閥采用成形不銹鋼波紋管設計，密封性能可靠，適用于易燃易爆，有毒有害介質的工礦，可以有效地防止閥門外漏現象。
　　
　　產品特點
　　
　　1、產品結構合理、密封可靠
　　
　　2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長
　　
　　3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能
　　
　　4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要
　　
　　5、閥芯可根據需要做承切斷型和調節型
　　
　　執行標準
　　
　　設計標準：GB12235
　　
　　結構長度：GB12221
　　
　　連接法蘭：GB9113、JB/T79、HG20596
　　
　　試驗和檢驗：JB/T9092、GB/T13927
　　
　　產品型號

材質	國標型號
WCB	WJ41H-16C,WJ41H-25,WJ41H-40
304SS	WJ41H-16P,WJ41H-25P,WJ41H-40P
316SS	WJ41H-16R,WJ41H-25R,WJ41H-40R

　　
　　產品性能規范

型號		WJ41H-16C	WJ41H-25C	WJ41H-16P	WJ41H-25P	WJ41H-16R	WJ41H-25R
工作壓力（MPa）		1.6	2.5	1.6	2.5	1.6	2.5
適用溫度（℃）		≤425		≤200
適用介質		無腐蝕性介質		腐蝕性介質
材料	閥體、閥蓋、閘板	碳素鋼		CF8
	閥桿	鉻不銹鋼		CF8		CF3
	密封面	鉻不銹鋼或碳鋼堆焊硬質合金		鉻不銹鋼或碳鋼堆焊硬質合金
	填料	柔性石墨或夾不銹鋼絲柔性石墨		柔性石墨或夾不銹鋼絲柔性石墨
	波紋管	304SS		304SS		316SS

　　
　　產品主要連接尺寸

公稱通徑	主要外形尺寸和連接尺寸
DN	L	D	D1	D2	b	H	Do
WJ41H-16C WJ41H-16P
15	130	95	65	47	14	202	120
20	150	105	75	58	14	231	140
25	160	115	85	68	14	231	140
32	180	140	100	78	16	286	160
40	200	150	110	88	16	317	200
50	230	165	125	102	16	317	200
65	290	185	145	122	18	331	240
80	310	200	160	123	20	402	240
100	350	220	180	158	20	416	320
125	400	250	210	184	22	467	360
150	480	285	240	212	24	525	360
200	600	340	295	268	26	611	500

　　

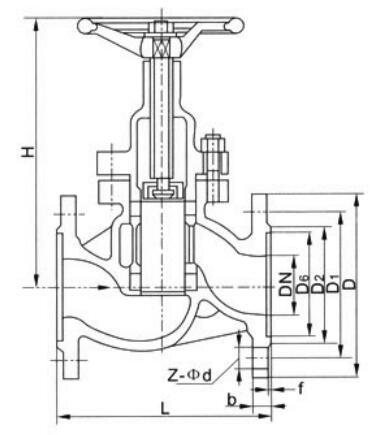

　　結構圖片
